# Rock64 & 2 capteurs de débits d’eau ( Débitmètre )

Que faire avec un Rock64 ( **60 Euros env.** )  et 2 Capteurs de Débit d'eau Débitmètre acheté sur Amazon ( **2x11 Euros env.** ) ?

Le détail du capteur d'eau :

Caractéristiques:
Condition: 100% tout neuf
Matériel: Cuivre
Couleur: Montré comme image
Type: G1 / 2 \"(Diamètre extérieur du filetage), DN20mm
Exigence de qualité de l'eau: ≤60 ℃
Débuter la gamme de débit: 1.5L / min
Gamme de débit: 1-30L / min
Pression maximum de l'eau: 1.75MPa
**Gamme de tension de travail: DC4.5-18V**
**Courant max: 10mA**
**Résistance d'isolement:003e 100MΩ**
**Résistance électrique: AC500V, 50Hz**
Longueur de commutateur de cuivre: Approx. 60mm / 2.4inch
Longueur de fil: Approx. 35cm / 13.8inch
Poids: Approx. 95g

A noter un commentaire :
> Après quelques tests sur banc d'essais (**capteur alimenté en 24V**, mesures avec un fréquencemètre), j'obtiens les valeurs suivantes:
> 5Hz = 0.016 Litre/seconde
> 10Hz = 0.024 L/s
> 20Hz = 0.041 L/s
> 40Hz = 0.075 L/s
> 80Hz = 0.148 L/s
> 100Hz = 0.186 L/s
> 125Hz = 0.234 L/s
> 150Hz = 0.283 L/s
> 175Hz = 0.335 L/s
> 200Hz = 0.388 L/s
> 225Hz = 0.442 L/s
> Les mesures deviennent assez stables dès 30Hz. En divisant la fréquence par un facteur de 520, on obtient le débit en litre/seconde avec une marge d'erreur assez correcte.

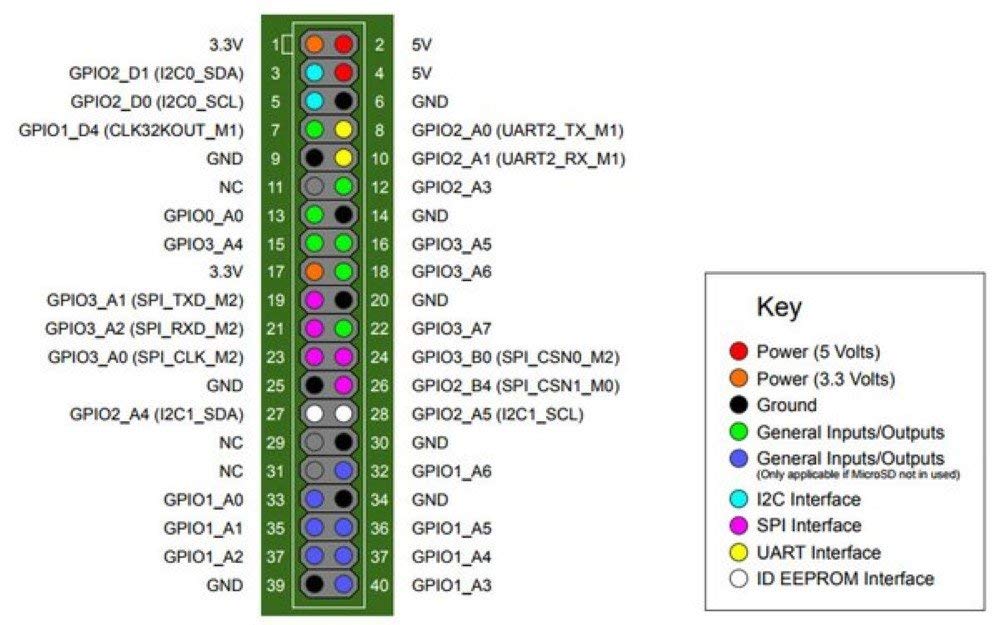

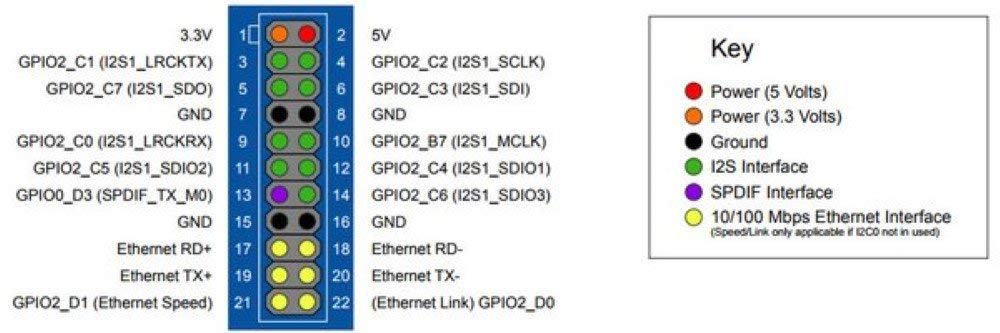

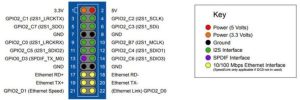

Le Rock64 :

[![](https://www.cyber-neurones.org/wp-content/uploads/2019/03/61bsnygoqal-_sl1000_-300x188.jpg)](https://www.cyber-neurones.org/wp-content/uploads/2019/03/61bsnygoqal-_sl1000_.jpg) [![](https://www.cyber-neurones.org/wp-content/uploads/2019/03/51xafi77jxl-_sl1000_-300x100.jpg)](https://www.cyber-neurones.org/wp-content/uploads/2019/03/51xafi77jxl-_sl1000_.jpg)

Sur le Rock64, il existe même une librairie en Python pour avoir accès au GPIO : [https://github.com/Leapo/Rock64-R64.GPIO](https://github.com/Leapo/Rock64-R64.GPIO) . L'OS installé est : [https://github.com/ayufan-rock64/linux-build/releases](https://github.com/ayufan-rock64/linux-build/releases) : [0.7.14: gitlab-ci-linux-build-81](https://github.com/ayufan-rock64/linux-build/releases/tag/0.7.14)

A suivre.
