Démontage d’une batterie de Gitane E-Bike ( 10D 9FR45BL Sept.09 ) de référence NKY247B02

Je décline toute responsabilité en cas de mauvaise réparation ou d’accident !

La panne de batterie sur le vélo électrique, suivi de la galère pour retrouver la même … sachant que le fournisseur abuse sur les prix.

Voici donc toutes les références :

  • Gitane E-Bike : 10D 9FR45BL Sept.09
  • Batterie : NKY247B02 10Ah Li-ion Mn
  • A l’intérieur de la batterie : ( U72-8065825 )
  • Le moteur est un Panasonic NUA010 ( S/N 06Z08190968 ).
  • Le chargeur est un Panasonic NKJ038 : OUTPUT DC 29.3V 1.8A INPUT : AC 100-230V

La batterie est composée d’un sandwich de batterie de 3,8V et de 10,41 Ah. Au total on a 27,3 V. Il y a 14 piles dans le sandwich et c’est divisé en deux sandwich de 7 piles plates normalement on devrait avoir 7×3,8V = 26,6V mais j’ai mesuré 27,3V.

En cherchant sur internet avec la référence NKY247B02 : on trouve une batterie au prix de 569 Euro (le prix du vélo) . https://www.fietsaccuwinkel.nl/product/puch-boost-accu-26-volt-12ah/

(Il est fortement déconseillé de démonté la batterie, c’est dangereux. Je l’ai fait uniquement pour voir si les éléments à l’intérieur étaient facilement changeable . Ce n’est pas vraiment le cas )

Sur Amazon la batterie la plus proche semble être la suivante :  : Batterie vhbw 13.2Ah (26V) pour e-Bike Vélo électrique Pedelecs Flyer C- T- L- S- X-Serie Kettler Kalkhoff Raleigh i:SY 26-System comme 10AH 12AH 18AH . Mais impossible de savoir si cela correspond. Le prix est de 270 Euro… rien à voir avec les 569 Euro du premier magasin.

J’ai trouver un bon blog pour augmenter les performances : http://moteur-pedalier.over-blog.com/pages/Le_pignon_magique_ou_comment_transfigurer_votre_Panasonic_1er_partie-1598120.html .

J’ai pu voir que le moteur Panasonic était sur de nombreux modèles :

Gazelle EasyGlide 2009? : NUA002
Helkama 2009 : NUA009
Kalkhoff 2009 : NUA009
Gitane 2007 : NUA010
Flyer 2009 : NUA012
Gitane 2009 (achat fin juillet): NUA010
Tasman 2009 (achat début mars): NUA009
Artemise optimalp, NUA002
Flyer T8 premium 2008: NUA009

Par contre l’information que je n’ai pas c’est si les batteries sont identiques sur les moteurs NUA009, NUA010, NUA012.


Voir aussi dans les commentaires :

<iframe style= »width:120px;height:240px; » marginwidth= »0″ marginheight= »0″ scrolling= »no » frameborder= »0″ src= »//ws-eu.amazon-adsystem.com/widgets/q?ServiceVersion=20070822&OneJS=1&Operation=GetAdHtml&MarketPlace=FR&source=ss&ref=as_ss_li_til&ad_type=product_link&tracking_id=cyberneurones-21&language=fr_FR&marketplace=amazon&region=FR&placement=B01MDU69Y7&asins=B01MDU69Y7&linkId=f46373c267e965b8b24512393a6b37f1&show_border=true&link_opens_in_new_window=true »></iframe>

<iframe style= »width:120px;height:240px; » marginwidth= »0″ marginheight= »0″ scrolling= »no » frameborder= »0″ src= »//ws-eu.amazon-adsystem.com/widgets/q?ServiceVersion=20070822&OneJS=1&Operation=GetAdHtml&MarketPlace=FR&source=ss&ref=as_ss_li_til&ad_type=product_link&tracking_id=cyberneurones-21&language=fr_FR&marketplace=amazon&region=FR&placement=B01NAO3EXW&asins=B01NAO3EXW&linkId=f4f3e971832f726c829020cc65857258&show_border=true&link_opens_in_new_window=true »></iframe>

iPhone 4S : Tentative de réparation du bouton home

La nappe du « bouton » home ne fonctionne plus, je vais donc me lancer dans la réparation….

J’ai commandé sur brioco-phone.com :

La réparation en atelier est possible mais cela vaut 50€ : http://www.brico-phone.com/forfait-remplacement-bouton-home-iphone-4.htm .

J’ai donc suivi le tutoriel suivant : http://www.brico-phone.com/tutoriel-remplacement-la-nappe-bouton-home-iphone-4.htm . Il est surprenant de voir sur ce tutoriel qu’ils n’utilisent pas les outils du kit qu’ils vendent. Les outils photographiés sur ce tutoriel semblent de meilleure qualité. En revanche, les explications du tutoriel sont très claires.

Premier point au niveau des outils, leur cruciforme ne fonctionne pas sur mon iPhone … heureusement j’ai un autre cruciforme sous la main. Ensuite il ne précise pas mais il est impératif d’avoir un cutter et un seiche cheveux.

Voici les photos du démontage :

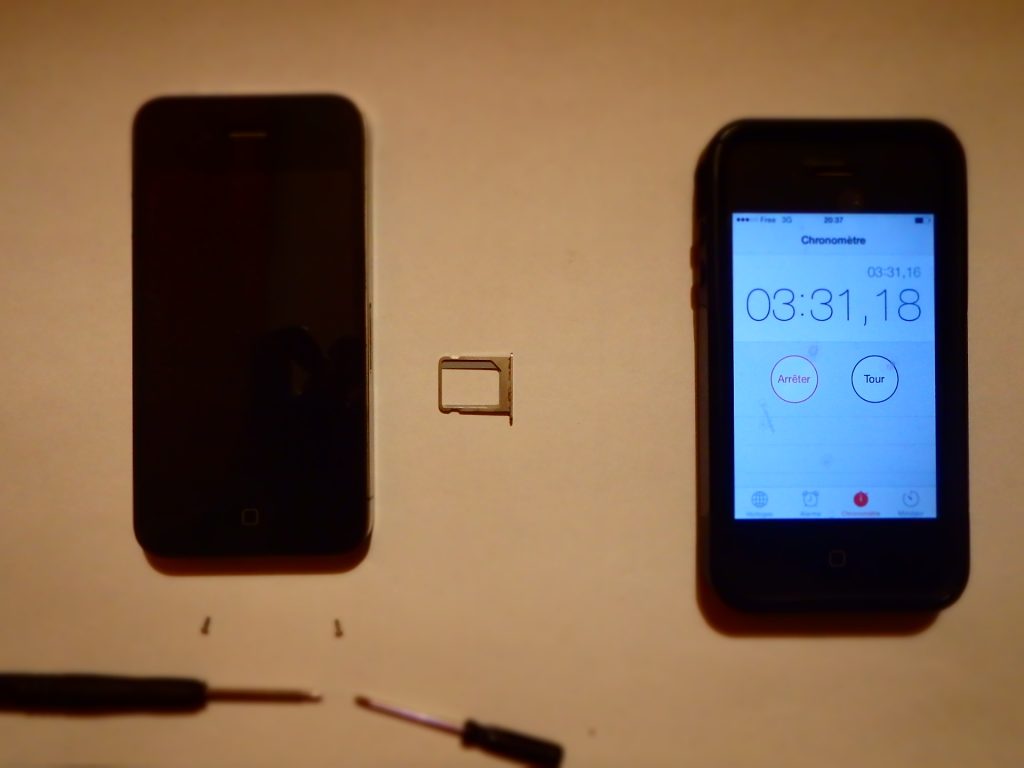

Enlever les deux vis du bas ainsi que la trappe pour la SIM.

OLYMPUS DIGITAL CAMERA

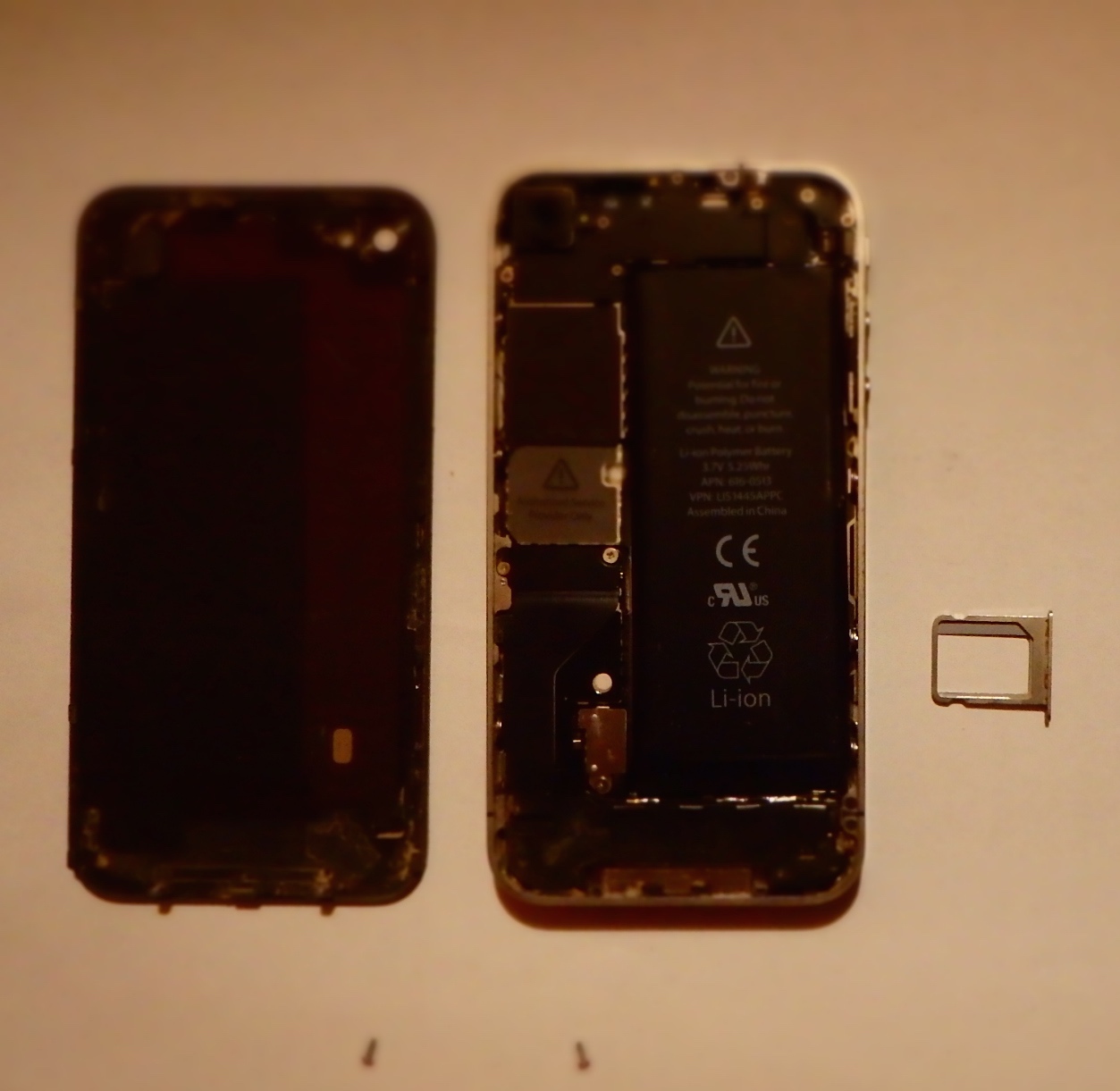

Enlever le socle de derrière :

OLYMPUS DIGITAL CAMERA

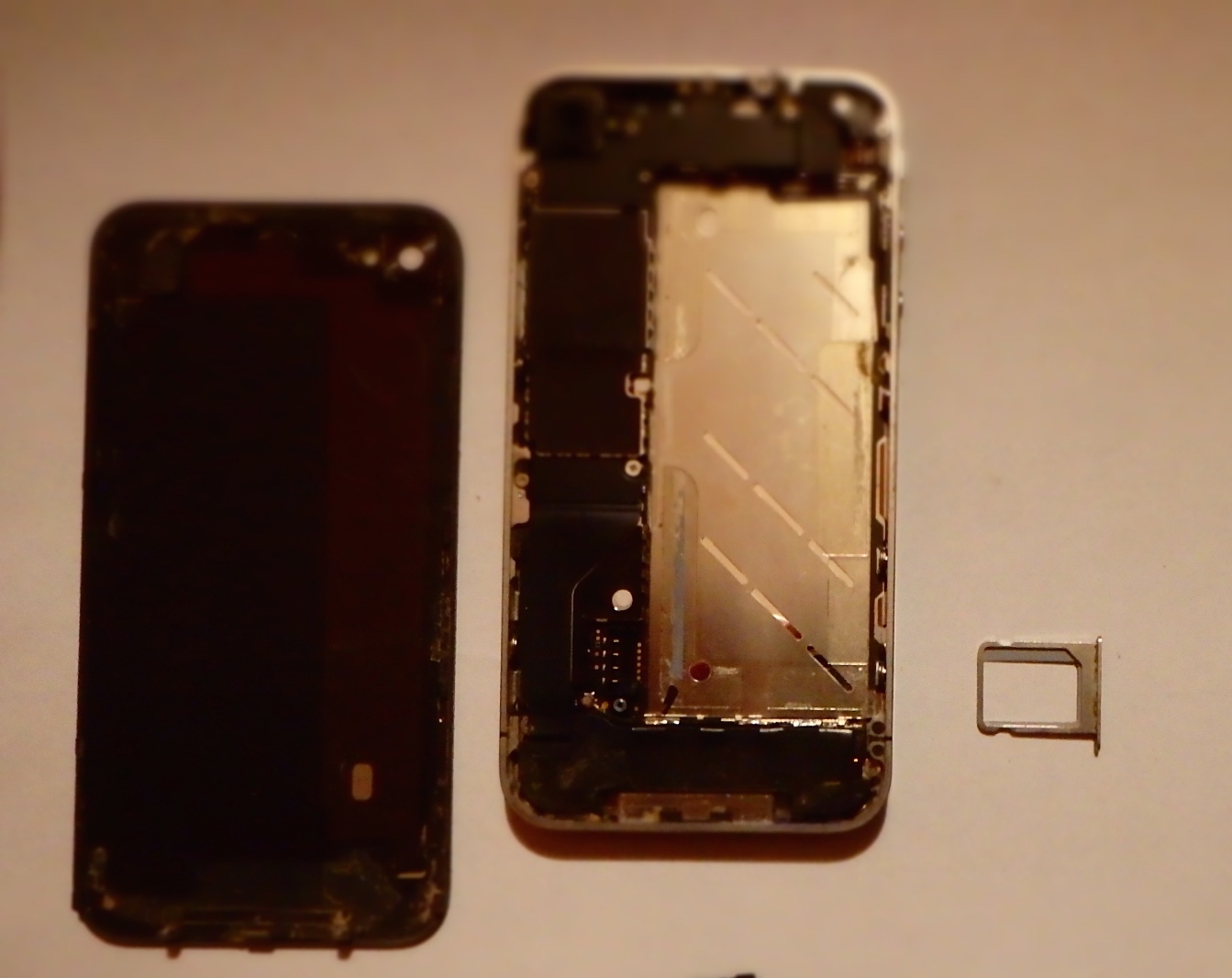

On peut voir dès le début que l’iPhone a fait un séjour dans l’eau car il y a de la corrosion de partout.

OLYMPUS DIGITAL CAMERA

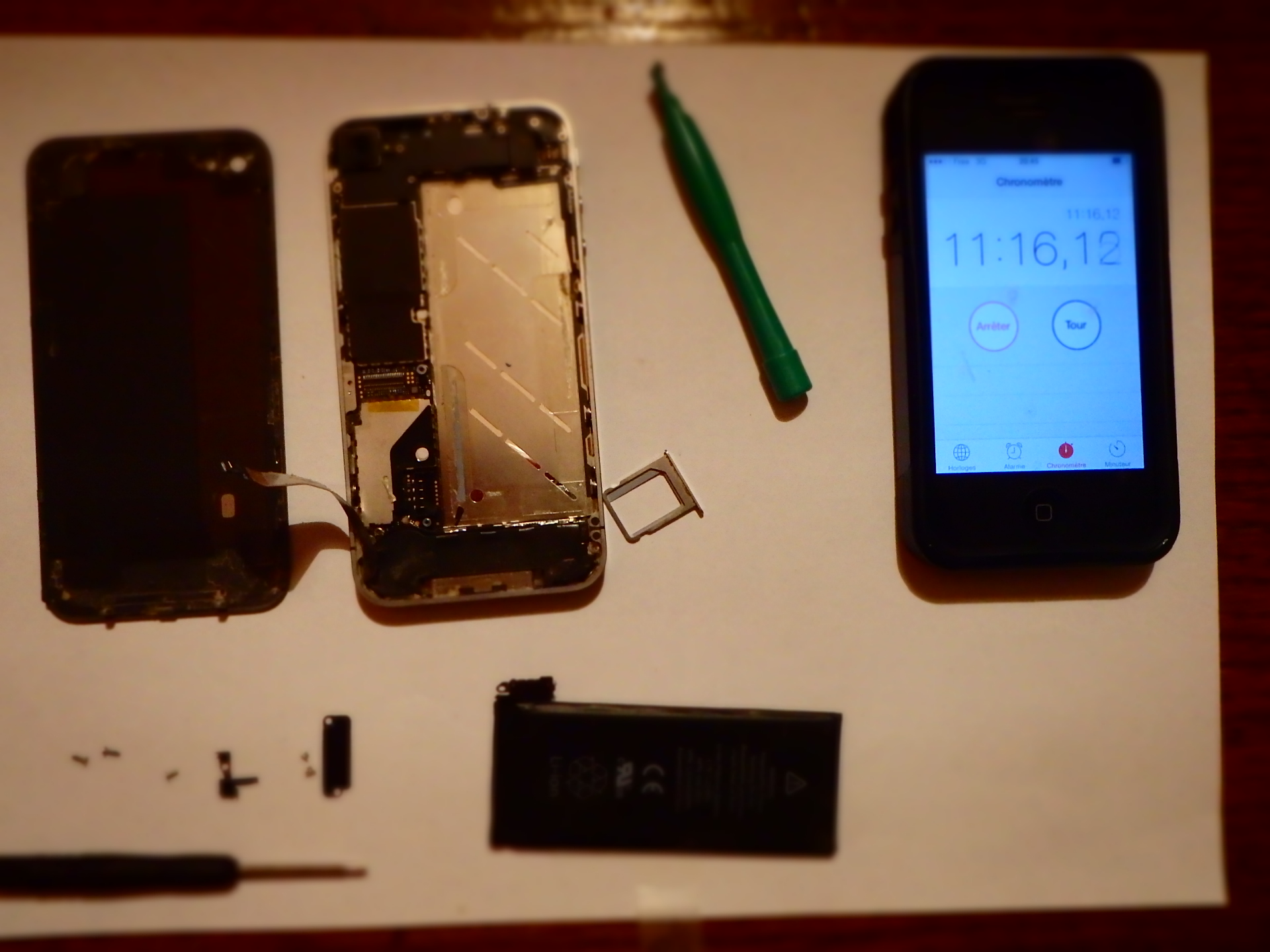

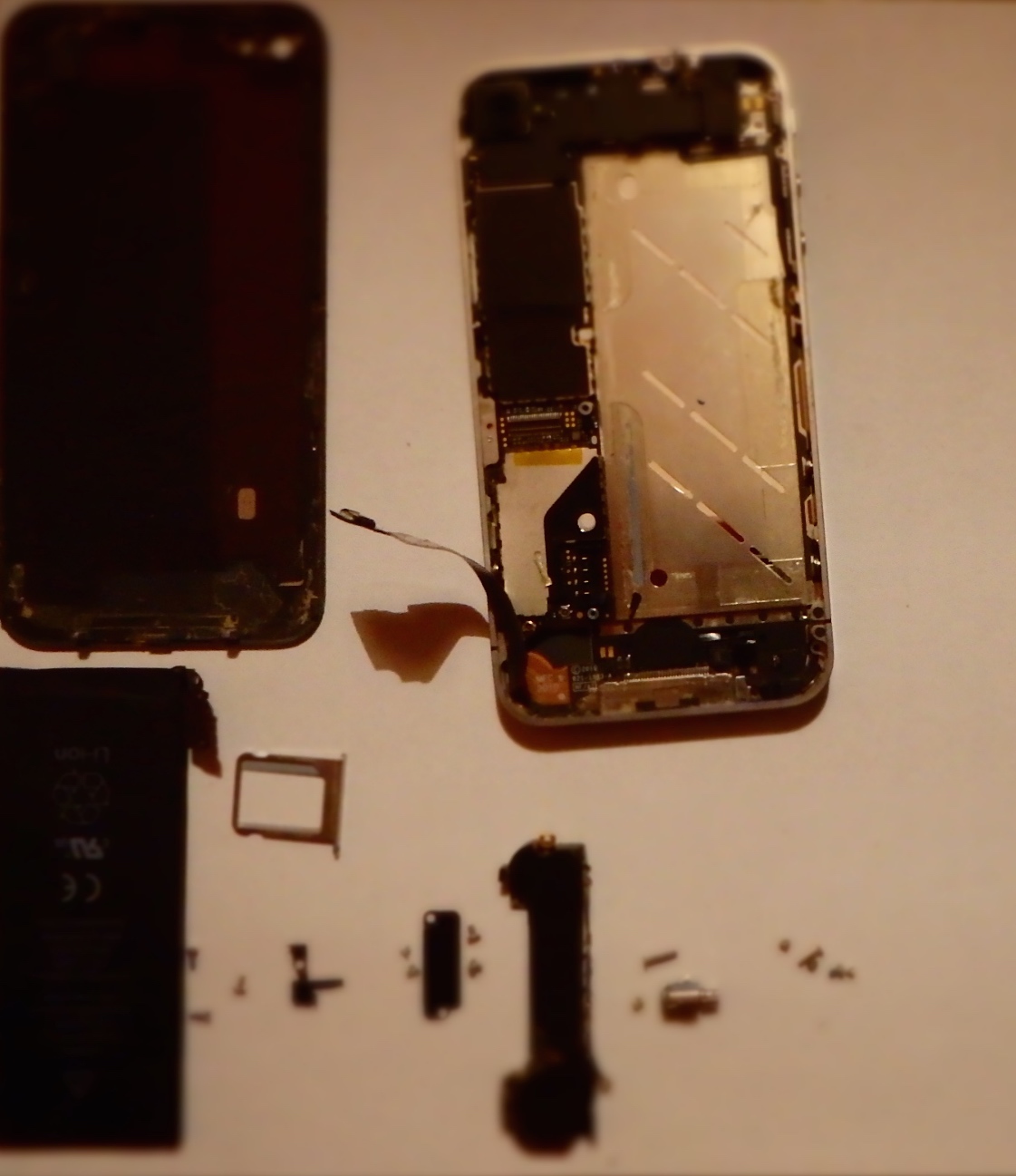

On enlève la batterie :

OLYMPUS DIGITAL CAMERA

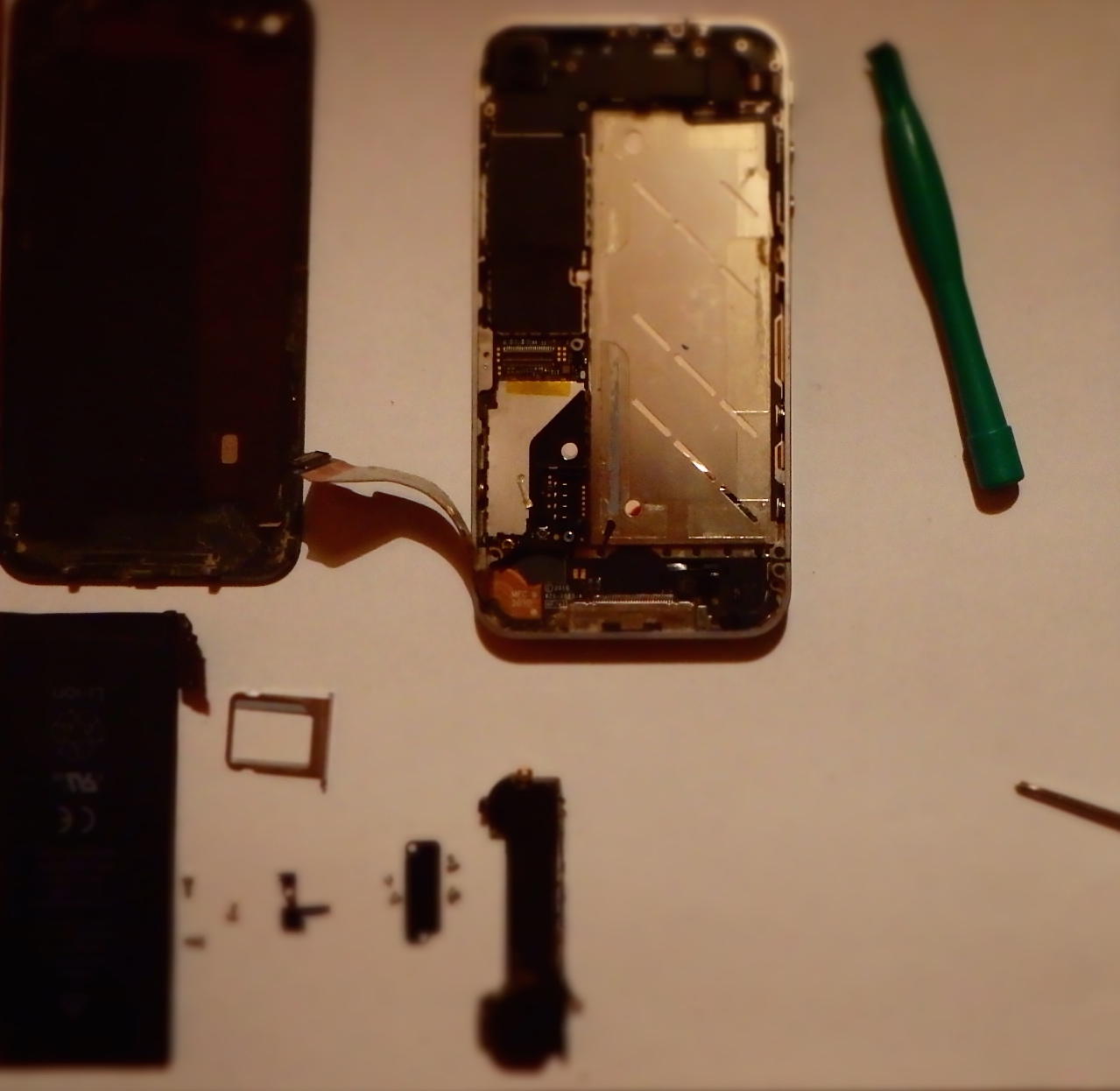

OLYMPUS DIGITAL CAMERA OLYMPUS DIGITAL CAMERA OLYMPUS DIGITAL CAMERA OLYMPUS DIGITAL CAMERA

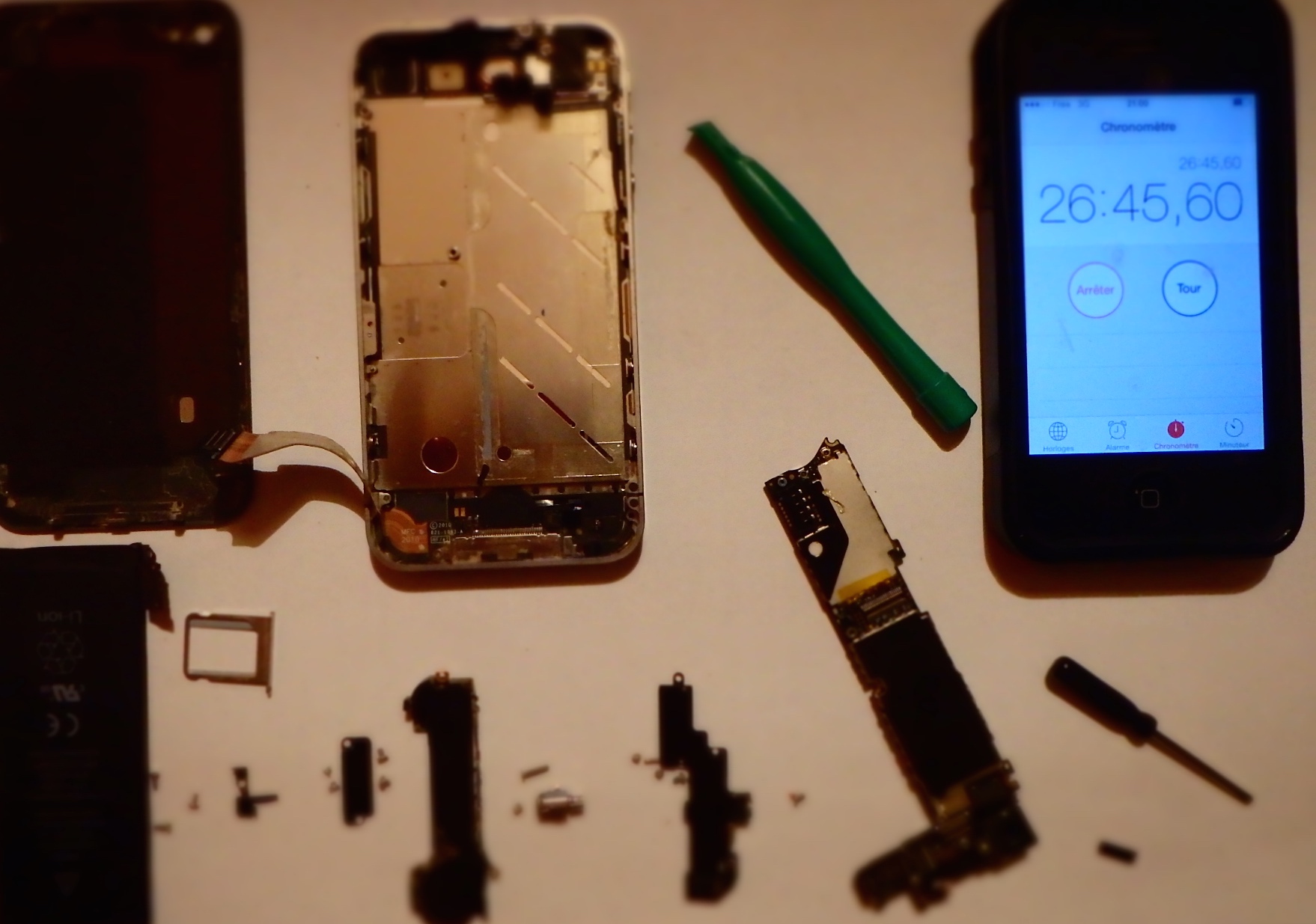

OLYMPUS DIGITAL CAMERA

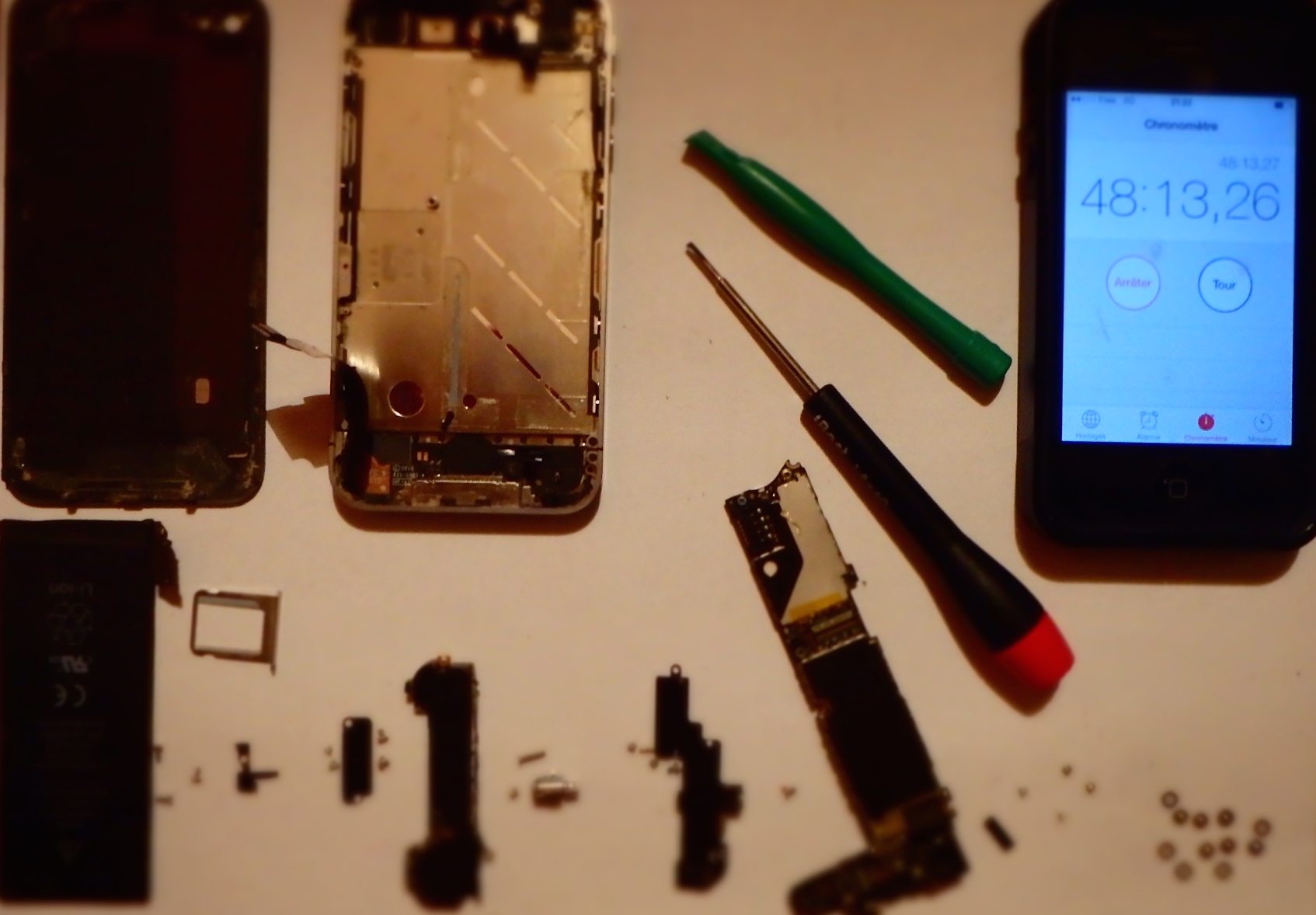

La phase la plus complexe, faire chauffer le devant de l’Iphone avec le sèche cheveux afin que la colle soit molle.

OLYMPUS DIGITAL CAMERA

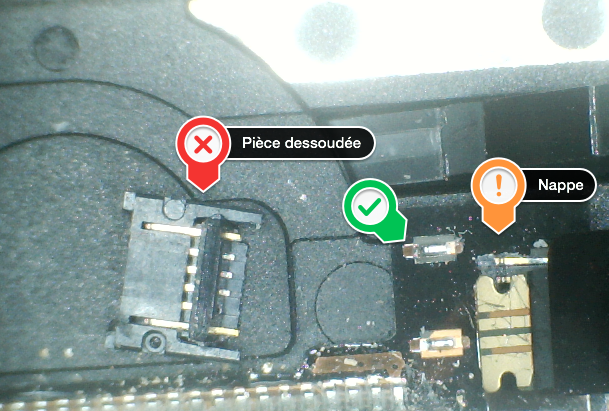

Voici ma panne, ce n’est pas le bouton home et ce qui tiens la nappe du bouton home qui a lâcher.

Capture d’écran 2015-01-30 à 20.53.45

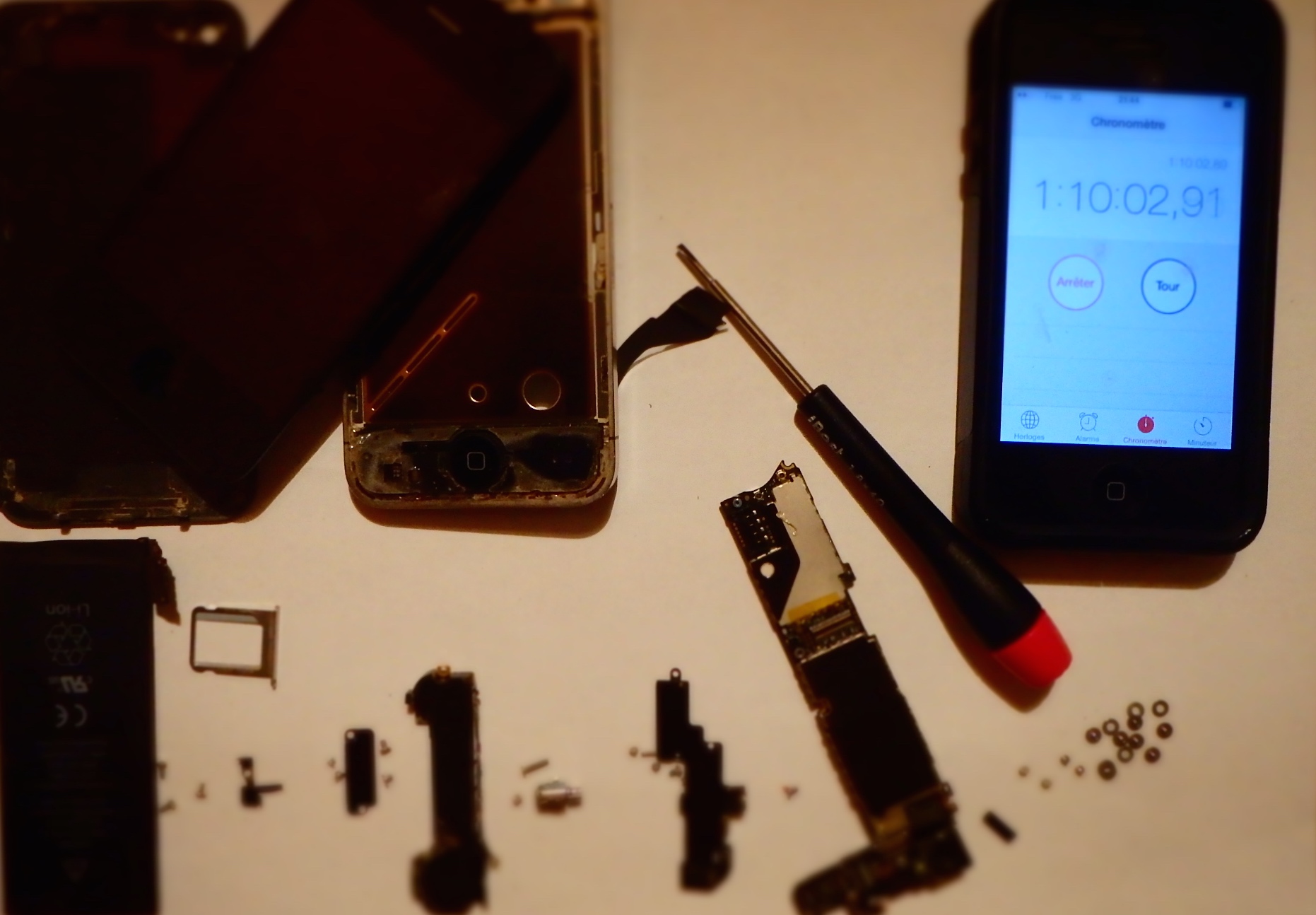

Conclusion :

Au niveau du temps ils annoncent 1h et difficultés 3/5 … moi en 1h j’ai seulement fait le démontage … et vu toutes les nappes extrêmement fragile je dirais que c’est plus du 4/5. Je pense donc que les 50€ pour la réparation ne sont pas excessif, car ce n’est pas de la mécanique et il faut compter deux heures. La moindre nappe qui est démonté à l’envers et c’est direct le téléphone à la poubelle.
